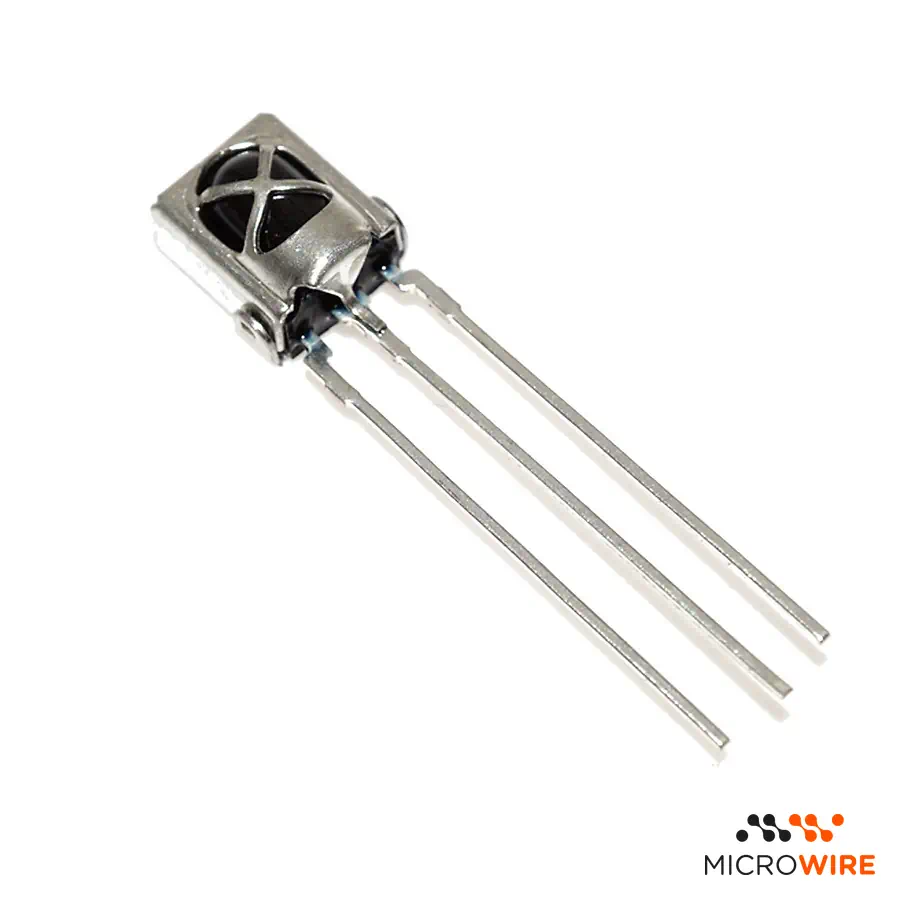

Receptor Infrarrojo IR VS1838

Receptor Infrarrojo IR VS1838

El Receptor Infrarrojo VS1838 opera a una frecuencia de 38KHz, que es la frecuencia de la mayoría de los controles remotos. Para su funcionamiento es necesaria una plataforma microcontrolada.

En proyectos de domótica con Arduino, PIC o NodeMCU ESP8266, el Fotorreceptor / Receptor IR TSOP4838 es bastante utilizado. Junto con un LED Emisor IR y la plataforma microcontrolada, es posible reemplazar el control remoto de los aparatos (TV, DVD, BluRay, equipo de sonido) y utilizar un sistema alternativo de control a través de un smartphone o tablet con una aplicación Android, por ejemplo.

• Voltaje de trabajo: 2,7V ~ 5,5V
• Consumo de corriente: 1,5uA
• Frecuencia de trabajo: 38Khz
• Ángulo: +/- 45°
• Voltaje a nivel lógico bajo: 0,4V
• Voltaje a nivel lógico alto: hasta 4,5V
• Temperatura de trabajo: -20° ~ 85°

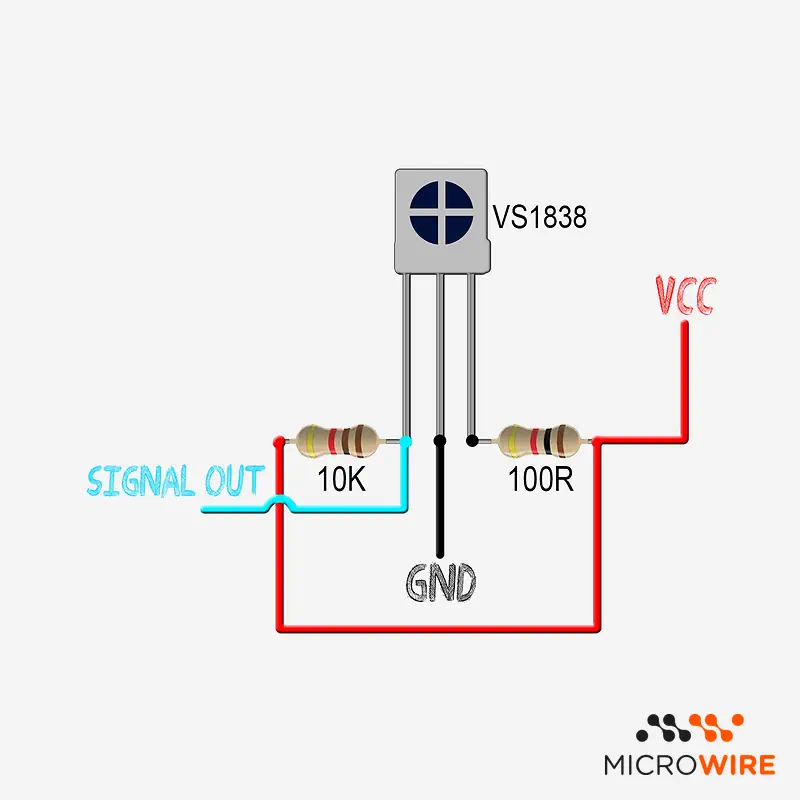

Ejemplo de aplicación:

Receptor Infrarrojo IR Receiver VS1838

Código para Arduino:

#include

int RECV_PIN = 3;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup()
{
Serial.begin(9600);
irrecv.enableIRIn(); // Start the receiver
}


//Infinite loop
void loop() {
if (irrecv.decode(&results)) {
Serial.println(results.value, DEC);
dump(&results);
irrecv.resume(); // Receive the next value
}
}


//Dumps the result and prints the numeric received dada and type of remote
void dump(decode_results *results) {

// Dumps out the decode_results structure.

// Call this after IRrecv::decode()
int count = results->rawlen;
if (results->decode_type == UNKNOWN) {
Serial.print("Unknown encoding: ");
}
else if (results->decode_type == NEC) {
Serial.print("Decoded NEC: ");
}
else if (results->decode_type == SONY) {
Serial.print("Decoded SONY: ");
}
else if (results->decode_type == RC5) {
Serial.print("Decoded RC5: ");
}
else if (results->decode_type == RC6) {
Serial.print("Decoded RC6: ");
}
else if (results->decode_type == PANASONIC) {
Serial.print("Decoded PANASONIC - Address: ");
Serial.print(results->address, HEX);
Serial.print(" Value: ");
}
else if (results->decode_type == LG) {
Serial.print("Decoded LG: ");
}
else if (results->decode_type == JVC) {
Serial.print("Decoded JVC: ");
}
else if (results->decode_type == AIWA_RC_T501) {
Serial.print("Decoded AIWA RC T501: ");
}
else if (results->decode_type == WHYNTER) {
Serial.print("Decoded Whynter: ");
}
Serial.print(results->value, HEX);
Serial.print(" (");
Serial.print(results->bits, DEC);
Serial.println(" bits)");
Serial.print("Raw (");
Serial.print(count, DEC);
Serial.print("): ");

for (int i = 1; i < count; i++) {
if (i & 1) {
Serial.print(results->rawbuf[i]*USECPERTICK, DEC);
}
else {
Serial.write('-');
Serial.print((unsigned long) results->rawbuf[i]*USECPERTICK, DEC);
}
Serial.print(" ");
}
Serial.println();
}
